三軸轉向架
發布時間：2018/7/25 11:50:02
1. 主要結構方案簡介
根據客戶委托，我公司對140T鐵水車三軸轉向架進行了方案設計。采用NX I-DEAS 6.3軟件,按照TB/T1335-1996《鐵道車輛強度及試驗鑒定規范》(以下簡稱《規范》)的要求，對轉向架構架結構進行分析及優化。該轉向架采用了一系軸箱彈簧懸掛裝置；轉向架通過心盤支撐車體，旁承采用間隙旁承，構架由左右側梁及心盤梁組焊成一體式剛性構架。

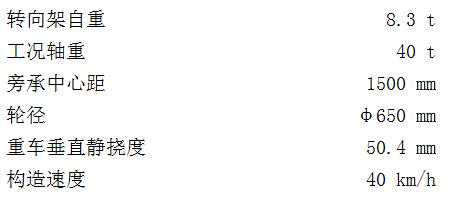

2. 轉向架主要技術參數
